伊人久久亚洲综合天堂-伊人久久青青-伊人久久青草青青综合-伊人久久青草-久国产视频-久国产精品视频

在金屬加工和表面處理行業，鋼丸作為一種常用的磨料，其硬度的選擇對于不同材質工件的表面處理效果起著至關重要的作用。合適的鋼丸硬度不僅能確保高效、高質量地完成表面處理任務，還能降低生產成本，提高生產效率。那么，如何精準地選擇合適的鋼丸硬度以適配不同材質的表面處理要求呢？

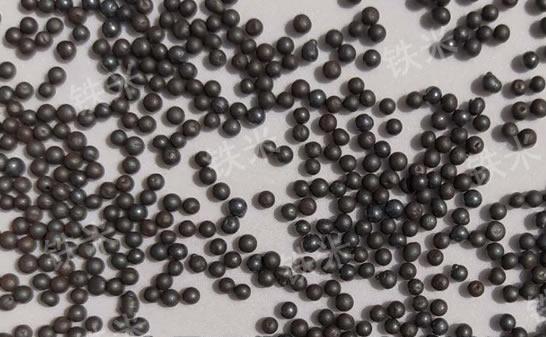

一、了解鋼丸硬度的表示方法及影響因素

1.硬度表示方法：鋼丸硬度通常采用洛氏硬度（HRC）或布氏硬度（HB）來衡量。洛氏硬度測量簡便快捷，常用于較硬的金屬材料，如經過淬火處理的鋼丸。布氏硬度則適用于較軟的金屬或合金，其測量值較為穩定，能更全面地反映材料的硬度特性。例如，常見的鑄鋼丸硬度在 HRC40 - 50 之間，而經過特殊熱處理的高硬度鋼丸可達到 HRC55 - 60 。

2.影響鋼丸硬度的因素：鋼丸的硬度主要取決于其化學成分和制造工藝。含碳量較高的鋼材制成的鋼丸硬度相對較高，同時，添加合金元素如鉻、鉬等也能顯著提高鋼丸的硬度和耐磨性。制造過程中的熱處理工藝，如淬火、回火等，對鋼丸硬度的調整起著關鍵作用。淬火能使鋼丸快速硬化，回火則可在一定程度上調整硬度，提高韌性。

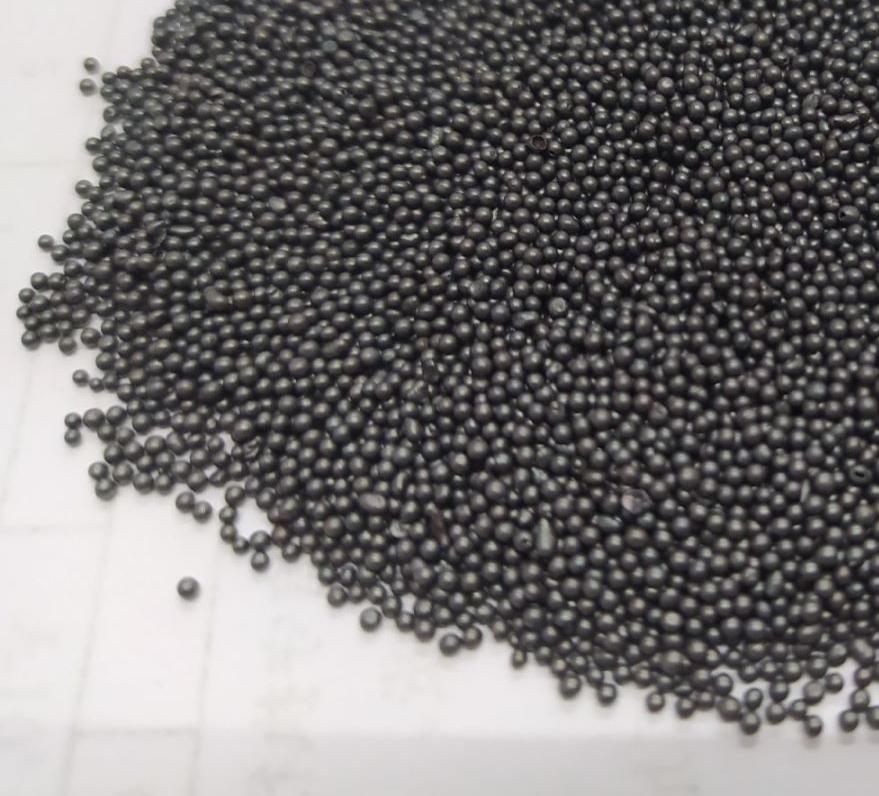

二、針對不同金屬材質的鋼丸硬度選擇策略

1.鋼材表面處理

普通碳素鋼：對于普通碳素鋼，如 Q235 等，若進行表面除銹、去氧化皮等處理，選擇硬度在 HRC40 - 45 的鋼丸較為合適。這種硬度的鋼丸既能有效去除表面雜質，又不會對鋼材表面造成過度損傷，**表面粗糙度達到 Ra12.5 - Ra25μm 的常見標準。

合金鋼：合金鋼如 40Cr 等，因其自身強度和硬度較高，需要硬度更高的鋼丸進行表面處理。HRC45 - 50 的鋼丸能滿足其對表面強化、消除應力等需求。在對 40Cr 合金鋼進行拋丸強化處理時，該硬度范圍的鋼丸可使表面形成一定深度的殘余壓應力層，提高零件的疲勞壽命。

不銹鋼：不銹鋼表面處理既要**去除雜質，又要避免損傷鈍化膜。一般選用硬度在 HRC35 - 40 的鋼丸，以輕柔且有效地清理表面，同時維持不銹鋼的耐腐蝕性能。

2.有色金屬表面處理

鋁合金：鋁合金質地較軟，為防止表面刮傷和變形，應選擇硬度較低的鋼丸，通常 HRC25 - 30 較為適宜。在鋁合金輪轂的表面拋丸處理中，該硬度的鋼丸可均勻地去除表面氧化層，同時使表面獲得良好的光澤度和粗糙度，滿足后續涂裝工藝要求。

銅合金：銅合金的硬度差異較大，對于軟質銅合金，如純銅，可采用 HRC30 - 35 的鋼丸；而對于硬度較高的銅合金，如錫青銅，可適當提高鋼丸硬度至 HRC35 - 40 。這樣既能**清理效果，又不會對銅合金表面造成過度破壞。

三、根據表面處理工藝和目的選擇鋼丸硬度

1.表面清理：當主要目的是去除工件表面的油污、鐵銹、氧化皮等雜質時，可根據工件材質選擇適中硬度的鋼丸。如前文所述，對于大多數常見金屬，HRC40 - 45 的鋼丸能滿足基本的清理需求，且清理效率較高。

2.表面強化：在進行表面強化處理，如提高零件的疲勞強度、耐磨性時，需要選擇硬度較高的鋼丸。例如，在汽車發動機曲軸的拋丸強化中，使用 HRC50 - 55 的鋼丸，通過高速沖擊使曲軸表面形成致密的硬化層，有效提高其疲勞壽命和耐磨性。

3.表面光整：若追求工件表面的光滑度和光澤度，如精密儀器零件的表面處理，應選擇硬度相對較低且粒度均勻的鋼丸。例如，對于需要達到鏡面效果的不銹鋼零件，使用 HRC30 - 35 的細粒度鋼丸進行多次拋丸處理，可逐步改善表面粗糙度，實現鏡面光澤。

選擇合適的鋼丸硬度需要綜合考慮工件的材質、表面處理工藝以及預期的處理目的。只有精準匹配鋼丸硬度與不同材質的表面處理要求，才能實現高效、優質的表面處理效果，為產品質量和生產效益提供有力保障。

馬力鋼丸---您身邊**貼心的防腐除銹專家 ！

咨詢熱線：400-038-8928

電話：027-84841595

鋼丸姐熱線：13016427928

官方網站：www.maigangwan.com
