伊人久久亚洲综合天堂-伊人久久青青-伊人久久青草青青综合-伊人久久青草-久国产视频-久国产精品视频

  在工業制造與金屬表面處理領域，除銹是一項至關重要的工序，而鋼丸拋丸、噴砂等工藝作為高效的除銹手段被廣泛應用。

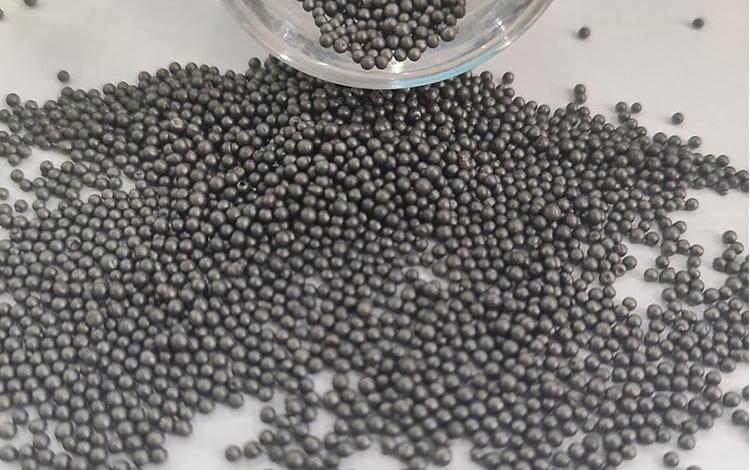

  一、鋼丸硬度的基本范疇

  鋼丸的硬度通常以洛氏硬度（HRC）來衡量，常見的鋼丸硬度范圍跨度較大，從低硬度的 HRC 40 左右，到中等硬度的 HRC 50 - 60，乃至高硬度的 HRC 60 以上。不同硬度的鋼丸在材質選擇、制造工藝上存在差異，這些差異直接關聯到它們與金屬銹層相互作用時的表現。

  二、低硬度鋼丸的除銹表現

  低硬度鋼丸，例如 HRC 40 - 45 的鋼丸，在面對較薄且疏松的銹層時，有著獨特的優勢。當處理一些輕微生銹的普通碳鋼薄板，厚度在 2 - 3mm，表面銹層厚度約 0.1 - 0.2mm 時，低硬度鋼丸能夠憑借其相對柔和的沖擊力，在不損傷薄板基體的前提下，將銹層逐步剝離。通過實驗數據顯示，使用低硬度鋼丸以 0.3 - 0.5kg/cm2 的噴射壓力進行噴砂處理，持續 5 - 8 分鐘，銹層去除率可達 80% - 85%。這是因為低硬度鋼丸如同 “軟毛刷”，可以順著薄板表面輪廓，將松散銹粒掃落，同時避免過度沖擊造成板材變形。

  三、中硬度鋼丸的除銹效能

  中硬度鋼丸（HRC 50 - 60）堪稱工業除銹的 “主力軍”。對于中等厚度的工件以及銹層狀況較為復雜的情況，它展現出良好的適應性。以常見的汽車零部件，如厚度 5 - 8mm 的鑄鐵發動機缸體為例，其表面銹層包含氧化鐵、水合氧化鐵等多種成分，厚度約 0.3 - 0.5mm。在拋丸處理中，采用中硬度鋼丸以 0.6 - 0.8kg/cm2 的壓力作業，10 - 15 分鐘內，銹層去除率能夠達到 90% - 95%。中硬度鋼丸兼具一定沖擊力與韌性，既能有效擊碎堅硬的銹塊，又能在多次撞擊后保持自身形態穩定，持續對銹層發動 “攻勢”，深入清除附著緊密的銹漬。

  四、高硬度鋼丸的除銹威力

  當面對超厚銹層、高硬度合金表面銹蝕，或者追求極致的表面精整效果時，高硬度鋼丸（HRC 60 以上）就有了用武之地。比如大型橋梁鋼結構件，部分區域銹層厚度可達 1 - 2mm，且長期暴露使得銹層硬化。使用高硬度鋼丸在 1 - 1.2kg/cm2 的高壓下進行拋丸，20 - 30 分鐘的處理時長，銹層去除率可超 95%，甚至能達到近乎**清除的效果。高硬度鋼丸如同一把把 “鋼錘”，憑借強大的動能瞬間擊碎頑固銹層，為后續的防護涂層施工打造出堅實、潔凈的金屬基底，不過這也對工件基體材質的硬度有一定要求，以免造成過度損傷。

  在實際工業生產中，選擇鋼丸硬度不能一概而論。對于精密電子元件外殼等薄壁、對表面平整度要求極高且銹層輕微的工件，低硬度鋼丸是保障質量的**；一般機械制造、汽車零部件加工，中硬度鋼丸憑借其高效與穩定性，能滿足大多數工況；大型重工業裝備、戶外大型結構件修復等，則可依據銹層嚴重程度，合理選用高硬度鋼丸攻堅。企業需要依據工件特性、銹蝕狀況以及質量標準，精準匹配鋼丸硬度，如此才能在實現出色除銹效果的同時，保障生產效率、降低成本，提升產品競爭力。

馬力鋼丸---您身邊**貼心的防腐除銹專家 ！

咨詢熱線：400-038-8928

電話：027-84841595

鋼丸姐熱線：13016427928

官方網站：www.maigangwan.com
